În lumea ștanțarii și turnării, poansonul este una dintre cele mai critice componente, dar adesea trecute cu vederea. Ca parte care contactează direct materialul pentru a-l separa sau deforma plastic,poanson de matriță standardPerformanța lui determină în mod direct calitatea produsului, eficiența producției și costurile cu scule. Indiferent dacă executați o linie de ștanțare de mare viteză sau o operație de formare de precizie, înțelegerea aspectelor practice ale poansonelor standard - de la selecția materialului la disciplina de întreținere - este esențială pentru optimizarea procesului dumneavoastră de producție.
Un poanson de matriță standard, cunoscut și sub denumirea de știft, ștanțare sau pur și simplu poanson, este o componentă metalică instalată într-o matriță de ștanțare care efectuează operații continue de ștanțare, ștanțare sau formare. Funcționează împreună cu o matriță pentru a separa sau modela materialul piesei de prelucrat în produsul dorit sau semifabricat.

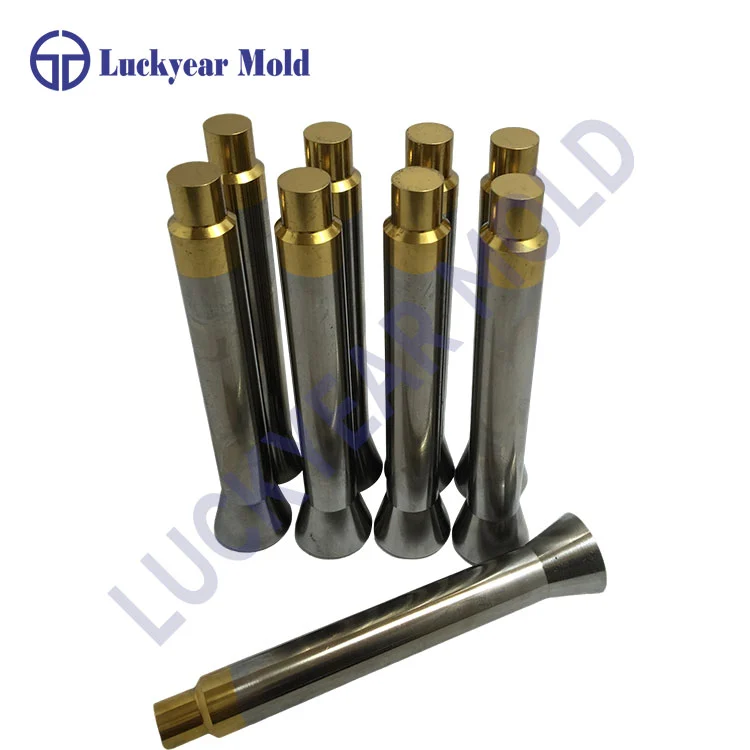

Poansonele standard vin în diferite configurații pentru a se potrivi diferitelor aplicații. Tipurile comune includ poansonuri standard de tip T, poansonuri standard de tip B, poansonuri ghidate, poansonuri sub matriță și poansonuri de formare. Ceea ce face ca un pumn să fie „standard” este faptul că dimensiunile și specificațiile sale sunt conforme cu standardele internaționale stabilite precum ISO, DIN, JIS, HASCO, DME sau MISUMI, asigurând interschimbabilitatea și performanța previzibilă.
Alegerea materialului de perforare afectează direct durata de viață a sculei, rezistența la uzură și costul. Iată cele mai utilizate materiale:
| Material | Proprietăți cheie | Aplicație tipică |
|---|---|---|
| Oțel de scule aliat | Rezistență bună la uzură, rentabil | Ștanțare generală, materiale cu rezistență scăzută până la medie |
| Oțel de mare viteză | Duritate ridicată, rezistență la căldură, ideal pentru ștanțare de mare viteză | Producție de mare viteză, materiale mai subțiri |
| Carbură de tungsten | Duritate extrem de ridicată, rezistență excelentă la uzură | Producție în volum mare, materiale abrazive, încărcări mari de impact |
| Oțeluri pentru metalurgia pulberilor | Structură uniformă, duritate superioară și rezistență la uzură | Aplicații solicitante, producție pe termen lung |
Pentru a prelungi durata de viață a poansonului, se aplică adesea tratamente de suprafață:
TiN – De culoare aurie, oferă o rezistență excelentă la uzurăPoansonele standard sunt fabricate cu toleranțe strânse. Un poanson standard de calitate realizează de obicei:
Toleranță la diametru: ±0,001 mm până la ±0,002 mm
Concentricitate: În 0,002 mm
Rotunzime: În 0,003 mm
Rugozitatea suprafeței: Ra 0,04 până la Ra 0,4
Selecția ar trebui să se bazeze pe cerințele specifice ale aplicației dvs. Luați în considerare acești factori:
Materialul perforat trebuie să se potrivească cu materialul piesei de prelucrat. Pentru materiale moi, cum ar fi aluminiul sau oțelul moale, oțelul pentru scule aliat poate fi suficient. Pentru oțel inoxidabil sau aliaje de înaltă rezistență, se recomandă oțel rapid sau carbură.
Poansonele standard trebuie să respecte standardele recunoscute pentru interschimbabilitate:
ISO 8020 – Standard internațional pentru perforațiiAcordați atenție diametrului secțiunii de lucru, dimensiunilor secțiunii de instalare și lungimii totale. Acestea trebuie să se potrivească cu specificațiile setului dvs. de matrițe.
Potrivirea dintre poanson și matriță este un factor decisiv în calitatea ștanțarii. Distanța adecvată asigură o forfecare curată, minimizează formarea de bavuri și prelungește durata de viață a sculei.
| Clearance | Efect |
|---|---|
| Prea mare | Bavuri grele, margini tăiate aspre, distorsiuni ale materialului |
| Prea mic | Uzură excesivă a sculei, tonaj crescut, risc de rupere a poansonului |
| Optimal | Forfecare curată, bavuri minime, durată de viață echilibrată a sculei |
În general, diametrul poansonului ar trebui să fie puțin mai mic decât deschiderea matriței pentru a permite un spațiu adecvat. Realizarea și menținerea acestei potriviri necesită o producție de precizie și o monitorizare regulată.
Instalarea corectă asigură că poansonul funcționează așa cum este proiectat:
Verificați alinierea: asigurați-vă că poansonul și matrița sunt concentrice pentru a evita încărcarea laterală.
Verificați reținerea: folosiți dispozitivul de reținere corect și asigurați-vă că perforatorul este bine fixat.
Confirmați spațiul liber: verificați dacă spațiul dintre poanson și matriță este în intervalul specificat.
Verificați lubrifierea: Aplicați lubrifiant adecvat pentru a reduce frecarea și acumularea de căldură.
Poansonele eșuează în primul rând prin două mecanisme: uzură și fractură.
| Modul de eșec | Semne | Prevenirea |
|---|---|---|
| Uzura / rotunjirea marginilor | Bavuri crescute, suprafață tăiată redusă, tonaj în creștere | Inspecție regulată, reascuțire în timp util |
| Fractură / rupere | Defecțiune bruscă, fisuri vizibile | Evitați supraîncărcarea, mențineți spațiul liber adecvat, utilizați materialul corect |
| Deformare / îndoire | Distorsiune permanentă | Reduceți tonaj; asigura o duritate adecvată a materialului |
Una dintre cele mai frecvente greșeli în întreținerea poansonului este așteptarea până când piesele prezintă bavuri vizibile înainte de a lua măsuri. În momentul în care bavurile sunt vizibile, muchia poansonului a dezvoltat deja o rază semnificativă, iar daunele se acumulează de ore întregi.
Luați în considerare acest scenariu din lumea reală: dacă eliminați un poanson pentru ascuțire la o uzură minimă, îndepărtarea este mică. Dar dacă așteptați până când bavurile vă obligă să acționați, este posibil ca uzura să fi devenit mult mai semnificativă. Curățarea acelei muchii consumă mult mai multă durată de viață a sculei într-un singur ciclu reactiv decât s-ar fi pierdut prin întreținerea proactivă.
| Frecvenţă | Sarcină |
|---|---|
| După fiecare alergare | Curățați suprafața poansonului; îndepărtați resturile și reziduurile de lubrifiant |
| Zilnic | Verificați dacă există uzură vizibilă, rotunjire a marginilor sau crăpare |
| După numărul de cicluri | Reascutați pe baza numărului de lovituri |
| La nevoie | Debavurare; aplica lubrifiant; verifica dimensiunile |
Perforanțele mici ar trebui inspectate mai frecvent datorită presiunii mai mari la suprafață și acumulării mai rapide de căldură. Loviturile mai mari se pot extinde la intervale mai lungi în condiții controlate.
Rotunjire vizibilă a marginilor
Creșterea tonajului necesar față de linia de bază
Procent redus de suprafață forfecare pe piesele ștanțate
Piese care prezintă o calitate inconsecventă sau o derivă dimensională
Poansonele de matriță standard sunt utilizate în aproape toate sectoarele de producție:
| Industrie | Aplicație |
|---|---|
| Automobile | Ștanțarea panourilor caroseriei, componentelor șasiului, părților ornamentale |
| Electronice | Perforarea bornelor conectorului, ramele de plumb, dozele de ecranare |
| Medical | Formarea instrumentelor chirurgicale, a carcasei dispozitivelor |
| Aerospațial | Ștanțarea de precizie a componentelor structurale |
| Bunuri de consum | Panouri de aparate, componente de ambalare, feronerie |
| Fabricarea matrițelor | Componente de matriță prin injecție din plastic, piese de turnare sub presiune |
Valoarea practică a unui poanson de matriță standard depășește prețul său de achiziție. Luați în considerare acești factori de cost:
Costul inițial: materialele de calitate superioară au un cost inițial mai mare, dar o durată de viață mai lungă.Punctul economic economic nu este neapărat cel mai ieftin pumn și nici cel mai scump - este cel care oferă cel mai mic cost total pe piesă ștanțată pe parcursul întregului său ciclu de viață.
Thepoanson de matriță standardpoate fi o componentă mică în procesul de ștanțare, dar impactul său asupra productivității, calității și costului este imens. Succesul practic începe cu selectarea materialului și configurației potrivite pentru aplicația dvs., continuă printr-o instalare adecvată și gestionarea spațiului liber și culminează cu o întreținere disciplinată - nu așteptând defecțiuni vizibile, ci acționând pe baza uzurii măsurate și a numărului de cicluri. Când vă abordați loviturile cu mentalitatea unui inginer de proces, concentrându-vă pe geometrie, știința materialelor și fizica uzurii, transformați o piesă consumabilă într-un activ de producție de încredere.
